2007年4月25日 星期三

機動學第七次作業

本人(4/19)有上課

1&3

把動畫做出來即可看出每一秒
桿對應的位置

影片請參照網頁

影片

2

第一桿之速度

第二桿之速度


第三桿之速度



第一桿之加速度


第二桿之加速度


第三桿之加速度

2007年4月24日 星期二

機動學第六次作業

6.1

(i)

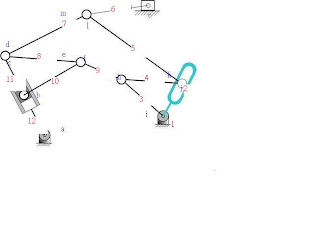

如圖所示,每個節根據課本3-8一桿多結之算法
總共有15個節,其中o是滑塊跟地面的滑動結
以及圖中紅色數字代表桿,共有12個桿


(ii)
根據課本公式(3.2)
M=3(N-J-1)+fi
N為桿數,在此為12
J為結數,在此為15
fi是運動節連結度的總合
fi=12*1+2*2+1*1=17
12個旋轉結,2個滑槽結,1個滑動結

綜合上述
M=3(12-15-1)+17=5 自由度=5

(iii)
利用網頁第四張講義的古魯伯公式
輸入gruebler(12,[12 1 2])
可得ans=5

(iv)
滑塊與地面形成一個滑動結,其自由度為一
  而滑槽因為有轉動和滑動的兩個自由度
  所以自由度為二

6.2

(i)

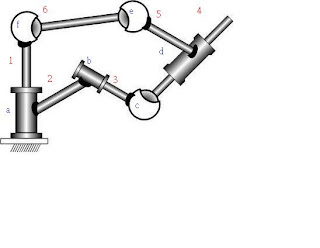

  同6.1紅色數字代表桿,藍色英文代表結
  a,b為旋轉結,自由度為1
  c,e,f為球結,自由度為3
  d為圓柱結,自由度為2


(ii)
  用課本公式(3.5)空間機構的自由度
m=6(N-J-1)+F
=6(6-6-1)+13=7
  所以自由度為7

(iii)
gruebler(6,[2 0 0 3 1])
跟6.1的過程很像
可得ans=7

(iv)
我們可以經過觀察發現
4桿和6桿都可以自轉,產生了所謂的惰性自由度
  所以總自由度=7-2=5

我們發現具有惰性自由度的桿在旋轉時並不影響
系統之外形,計算自由度的結果也跟實際上有差
異,所以我們應該避免設計出這樣的連桿


6.3

(i)第一組:7+4=5+6

屬於葛拉所型之特殊情況或是稱第三型,即最短桿加最長
桿會等於其餘兩桿之和

grashof(1,[7 4 6 5])
ans=Neutral Linkage
也就是中性桿

此時的連桿處於重疊位置,其運動往前或是後退是一種不
可預知的情況


(ii)第二組:8+3.6>5.1+4.1

參考課本公式(4.2),此類型屬於葛拉索第二型

grashof(1,[8 3.6 5.1 4.1])
ans=Non-Grashof Linkage

由函式可以看出也就是非葛拉所型,四連桿均屬於雙搖桿型
,因為任何桿皆無法產生完整的迴轉運動


(iii)
第三組:6.6+3.1<5.4+4.7

此類型屬於葛拉索第一型

grashof(1,[5.4 3.1 6.6 4.7])
ans=Crank-Rocker Linkage

上述三組連桿的(i)與(ii)不是葛拉索型如果要調
整成葛拉索型可以將最短桿+最長桿縮小,或是將
其餘兩桿伸長,已達成葛拉索型之定義
